Das Gerät kann als Konverter (RS232/RS485) oder als Repeater für RS485-Busse (2-Leiter und 4-Leiter) eingesetzt werden. Beide RS485-Schnittstellen (Richtung Master und Richtung Slave) können wahlweise über eine RJ12/RJ45-Buchse oder über steckbare Schraubklemmen angeschlossen werden. Von außen zugängliche Schalter ermöglichen die Auswahl von Betriebsart, Baud-Rate, Terminierung und Busvorspannung.

10 LEDs dienen zur Kontrolle der Kommunikation. Im Zweidraht-Betrieb ist die Einhaltung einer bestimmten Polarität beider Adern nicht erforderlich, sofern dies auch für alle anderen im Bus eingesetzten Geräte zutrifft. Beide Schnittstellen sind gegenüber der dazwischen liegenden Signalverarbeitung (Mikrocontroller) potentialfrei.

Ein Schutzmechanismus verhindert ein dauerhaftes Blockieren der Busleitung.

Zusätzliche Funktionen:

• Fernupdate der Firmware
• Einfache Veränderung der Konfiguration
• Diagnosefunktionen bei Problemen im Bus

Dokumentation

Download

Das Modem DataMod11 ist zum Einsatz in Verbindung mit Reglern der Baureihen SAMSON TROVIS 5100, 5400 und 5500 sowie SOL3 und WPR3 vorgesehen.

Es ermöglicht die Datenübertragung zwischen einer entfernten Leitstation und Reglern der genannten Baureihe über öffentliche Telefonnetze. Des weiteren ist die Absetzung einer Fehlermeldung über Short Message Service (SMS) an ein Mobiltelefon möglich, soweit der Regler diese Funktion unterstützt.

Zusätzlich verfügt das Gerät über einen integrierten Leitungsteiler, der es ermöglicht, dass mehrere Regler in einem Gebäude über eine gemeinsame Telefon-Verbindung, ohne Einsatz eines Doppelrechners, angesprochen werden können. Das Gerät besitzt zwei Schnittstellen, jeweils eine entsprechend RS232C Standard und RS485 Standard.

Eigenschaften:

• Konfigurationsmöglichkeit durch Servicepersonal
• Möglichkeiten zum Anschluß an Leitstation
• Autarke SMS-Störmeldung

Dokumentation

Download

Der USB-Converter 3 ermöglicht eine Umsetzung von einer USB-Schnittstelle (Universal Serial Bus) auf eine der folgenden Schnittstellen:

• SPI (Serial Peripheral Interface)
• RS485 (2-Draht)

Einsatzmöglichkeiten:

• Auslesung von Speichermodul, Speicherstift und Datalogging-Modul
• Reglerupdate über RS485 (2-Draht)
• Fernkonfiguration und Fernbedienung von Reglern über RS485 (2-Draht)

Dokumentation

Download

Das Datalogging-Modul ermöglicht die Aufzeichung von Daten eines Reglers der SAMSON Serie 5500. Es ist in einem RJ45-Stecker untergebracht, und wird einfach in die frontseitige Buchse des Reglers eingesteckt. Es beginnt dann sofort eine Datenaufzeichung mit Standardeinstellungen.

Der normale Regelbetrieb wird nicht beeinträchtigt. Durch die kleine Bauweise kann die frontseitige Abdeckung des Reglers auch mit eingestecktem Datalogging-Modul geschlossen werden.

Das Produktspektrum umfasst Überspannungs- schutzmodule für 2-Leiter- und 4-Leiter-Datennetze, die speziell für den Anschluss von kommunikationsfähigen Reglern mit RJ12-Buchsen entwickelt wurden. SACO55 – Überspannungsschutz mit integriertem Schnittstellenkonverter RS-232/RS-485 (2-Leiter).
SA5000 – Überspannungsschutz für 2-Leiter- und 4-Leiter-Datennetze mit Einsatz von separaten Schnittstellenkonvertern (z.B. Konverterkabel Typ: 1400-8800)

Funktionen:

• Überspannungs-Ableiter-Modul zum Schutz einer symmetrischen Schnittstelle mit Eingangs- Feinschutzbeschaltung und resistiver Entkopplung zum Endgerät
• elektrisch überdimensioniert und hoch belastbar.
• Hutschienenmontage

Dokumentation

Das Modul iCon485 erweitert einen Regler des Typs SAMSON TROVIS 5573, SOL3, WPR3 und ähnliche Geräte um eine potentialfreie RS485-Schnittstelle.

Funktionen:

• Zweidraht-RS485-Schnittstelle
• Automatische Polaritätserkennung für RS485-Bus
• Automatische Erkennung der Busübertragungsgeschwindigkeit
• Potentialtrennung verhindert Ausgleichsströme auf den Busleitungen
• Betriebsanzeige per LED
• Hutschienenmontage

Dokumentation

Das Modul ModBus-MBus-Gateway erweitert einen Regler des Typs SOL3, WPR3 und ähnliche Geräte um eine potentialfreie RS485-Schnittstelle und die komfortable Anbindung von Wärmemengen-, Strom-, Gas- und Wasserzähler mit MBus-Schnittstelle.

Das ModBus-MBus-Gateway kann im Stand-alone-Betrieb ohne angeschlossenen Regler arbeiten und dient so zur Anbindung von Zählern mit MBus-Schnittstelle an moderne Leittechniksysteme. Für diese Betriebsart können mit der Software 5012Config alle notwendigen Einstellungen vorgenommen sowie die Zählerdaten ausgelesen werden.

Arbeitsweise des ModBus-MBus-Gateway: Daten von bis zu 6 konfigurierten Zählern werden zyklisch via MBus aus den Zählern gelesen und in einem internen Datenspeicher abgelegt. Ein Leitsystem kann die letzten zwischenge-speicherten Zählerdaten via Modbus aus dem ModBus-MBus-Gateway auslesen.

Eigenschaften

Dokumentation

Download

Das Modbus-TCP-Gateway erweitert kommunikationsfähige Regler der Typen TROVIS 5573, 5576 und 5579 sowie SOL3, WPR3 und ähnliche Geräte um eine Ethernet (LAN)-Schnittstelle. Alle von den Reglern unterstützten Modbus-RTU Kommandos sind dadurch per Modbus-TCP verfügbar.

Für die Ethernetverbindung besitzt das Gerät an der Unterseite eine 8-polige RJ45 Buchse.

Für die Verbindung zum Regler oder den Reglern können alternativ genutzt werden:

• eine RS485-Zweileiter Buchse (RJ12) oder Schraubklemme
• eine TTL-Buchse (RJ45)
• eine RS232-Buchse (RJ45)

Die Konfiguration erfolgt über die Software 'Netzwerk Gateway Konfigurator'.

Eigenschaften

Dokumentation

Download

Mit einem SAM HOME GATEWAY ist es möglich, über Ethernet (LAN) zu kommunizieren:

• zur Fernwartung und Fernvisualisierung von Reglern der Typen TROVIS 5573, 5576, 5579 sowie SOL3, WPR3 und ähnlichen Geräten,
• zur Fernwartung und Fernvisualisierung von Geräten mit Modbus RTU,
• zur Fernauslesung von MBus-Zählern (Wärme, Strom, Wasser, Gas),
• zur Störmeldung bzw. Störmeldungserfassung,
• als Fernschalter.

Eigenschaften

Dokumentation

Download

Mit einem Modbus-GPRS-Gateway und SAM MOBILE Gateway ist es möglich, über Mobilfunk drahtlos zu kommunizieren:

• zur Fernwartung und Fernvisualisierung von Reglern der Typen TROVIS 5573, 5576, 5579 sowie SOL3, WPR3 und ähnlichen Geräten,
• zur Fernwartung und Fernvisualisierung von Geräten mit Modbus RTU,
• zur Fernauslesung von MBus-Zählern (Wärme, Strom, Wasser, Gas),
• zur Störmeldung bzw. Störmeldungserfassung,
• als Fernschalter.

Eigenschaften

Dokumentation

Download

Das "ModBus I/O" Modul ist zum Einsatz in Verbindung mit einem 2-Draht RS-485 ModBus zum Erfassen und Setzen von Ein- und Ausgängen vorgesehen.

Es ermöglicht die Kommunikation zu einer Leitstation oder als Erweiterung für die Speicherprogrammierbare Steuerung (SPS) TROVIS 5571 und den Einzelraumregler TROVIS 5572.

Die Busparameter Baudrate, Busvorspannung und Abschlusswiderstand sind für die Schnittstelle RS-485 über DIL-Schalter einstellbar.

Das "ModBus I/O" besitzt 4 binäre Schaltausgänge (BA) mit potentialfreien Relaiskontakten und 6 konfigurierbare Ein- oder Ausgänge.

Zur Konfiguration als stand-alone-Gerät dient die Software ModbusIOConfig für Microsoft Windows.

Eigenschaften

Dokumentation

Download

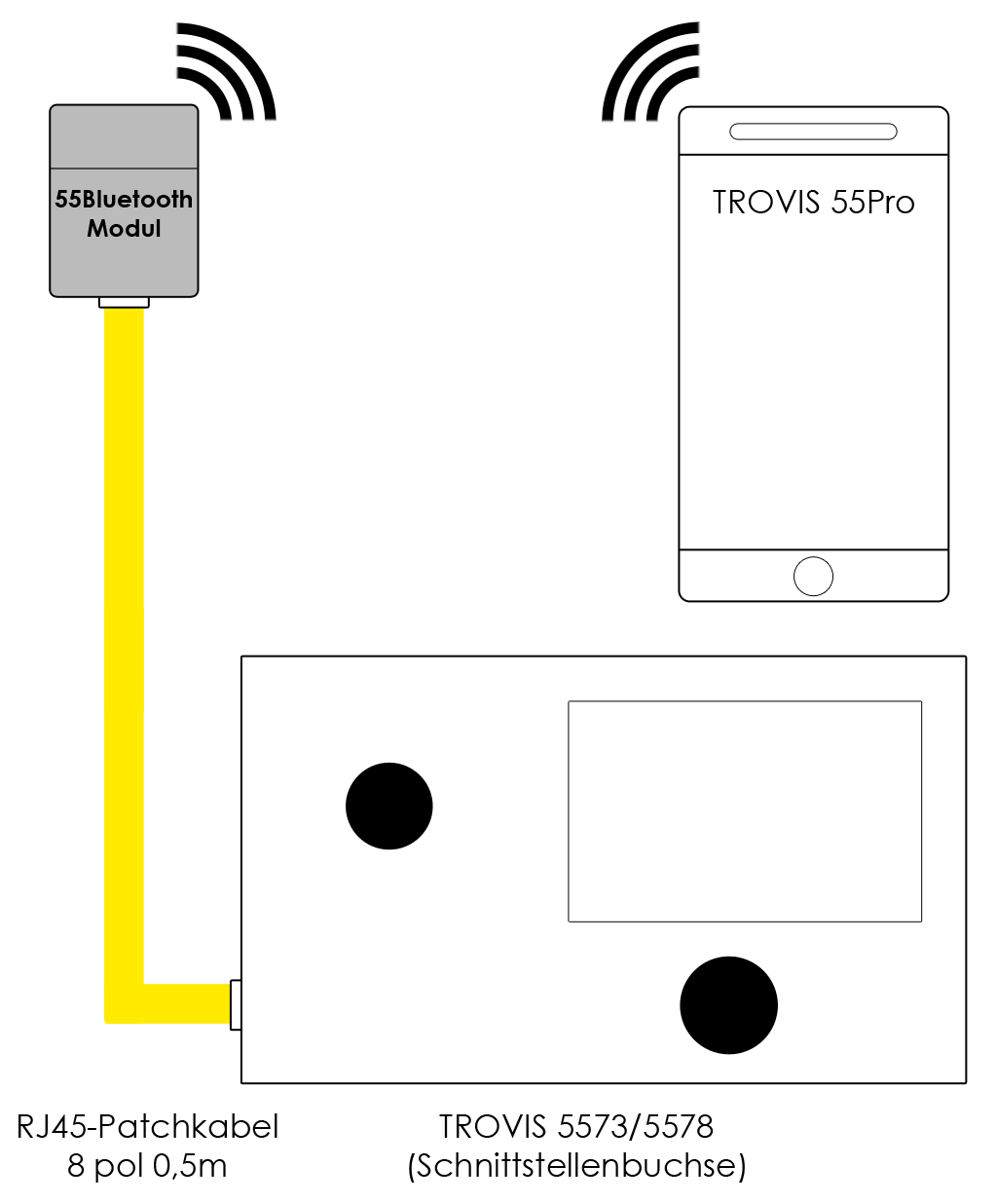

Das 55Bluetooth-Modul stellt in Verbindung mit einem Smartdevice eine kabellose Verbindung dar und ermöglicht den Zugriff auf Regler, die ein serielles Kommunikations-Interface bereitstellen.

• TROVIS 5573/5578 Kommunikationsschnittstelle

Anwendung

Dokumentation

Das vorgestellte Funknetzwerk SAM-LAN bietet eine neue, intelligente Lösung zur drahtlosen Kommunikation, indem es Standorte über lizenzfreie Funkbänder komplett unabhängig von Netzanbietern miteinander verbindet. Dank ausgeklügelter Software bilden die eingesetzten RF-Gateways von selbst ein dynamisches, flexibles Funknetz, ohne auf externe Anbieter angewiesen zu sein. Das vermaschte Funknetzwerk SAM-LAN überzeugt durch Selbstkonfiguration und Selbstheilung. Dadurch ist SAM-LAN robust, zuverlässig und unabhängig von Details des Netzwerks. Eine Lösung, die auch in der Industrie 4.0 zum Einsatz kommen kann.

Die RF-Gateways und die verwendeten Funkbänder sind darauf optimiert, dass weite Funkstrecken problemlos überwunden und auch aus Hauskellern stabile Kommunikationsnetze gebildet werden. Außenantennen sind hierfür nicht erforderlich. Das Funknetzwerk ist mit wenig Aufwand und ohne Fachkenntnisse zu installieren und neue RF-Gateways gliedern sich automatisch in ein bereits existierendes Funknetzwerk ein. Ein zentraler Aggregationsknoten sammelt die verschlüsselten Daten, stellt sie für die Leittechnik bereit und ermöglicht so Fernwartungseingriffe und komfortable Steuerung von jedem internetfähigen PC aus.

Eigenschaften

Dokumentation
